Расположение блоков Лисян
Не так давно один ресурс посчитал данную информацию рекламой; штош, к данному блогу это не применится.
Блоки, блоки и блоки.
На просторах сети, если ввести название блока, можно даже найти его описание.
Похожее на правду.
Нельзя найти место расположения и детализацию.
Давайте я исправлю эту ситуацию…
Почти идеальный авто
Итак, блоки Лисяна, он же Li Auto, он же Li Xiang.
За основу берем архитектуру Ли7 поколения 2022-2025, как наиболее популярного автомобиля.
Остальные модели по компоновке похожи.
ACCM - если не холодит и горит чек
Блок ACCM: Компрессор кондиционера
Где расположен: рядом с двигателем, внизу
Поломки: вытесняются резисторы из под компаунда, начинается сбой и Check Engine
Ремонт: проще купить новый, ремонт по стоимости равнозначен. Требует прошивки \ привязки.

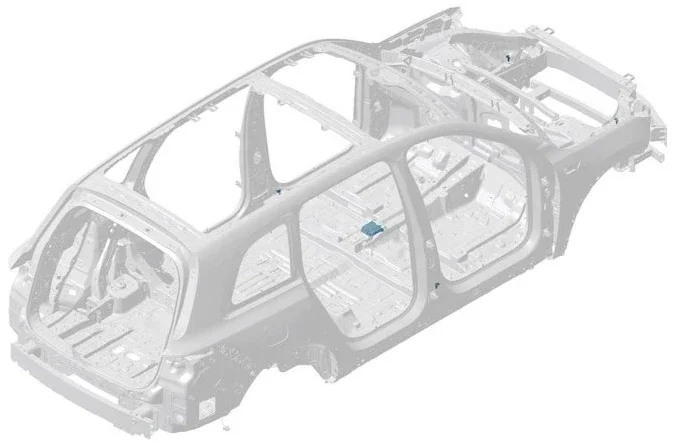

Контроллер SRS в этой машине называется ACU
Блок ACU: Подушки безопасности
Где расположен: под консолью в центральном тоннеле
Поломки: срабатывание
Ремонт: безопасность должна быть новой, замените блок. Требует прошивки \ привязки.

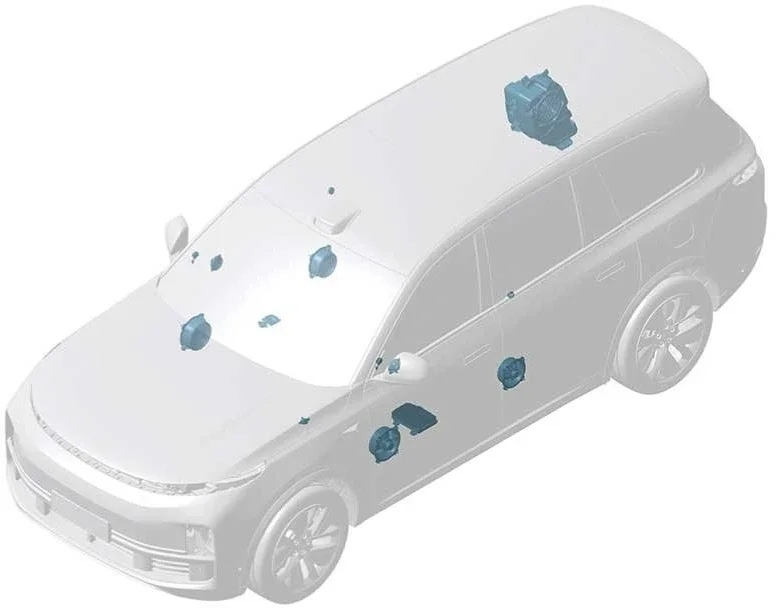

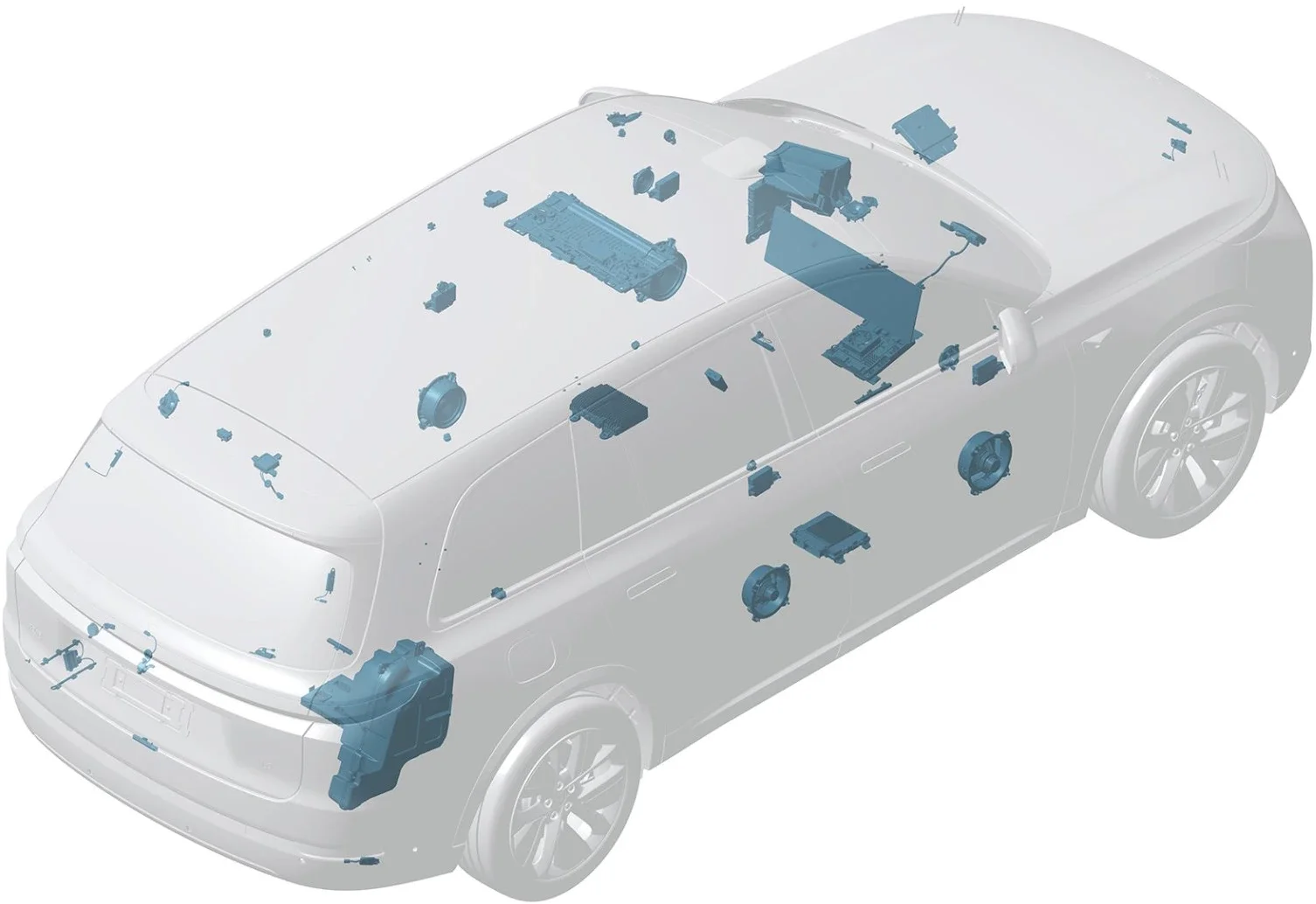

Вся схема звука, но AMP находится под креслом водителя. И часто бывает залит водой
Блок: AMP Усилитель мощности звука
Где расположен: под креслом водителя
Поломки: залить\спалить
Ремонт: замена. Требует прошивки \ привязки.

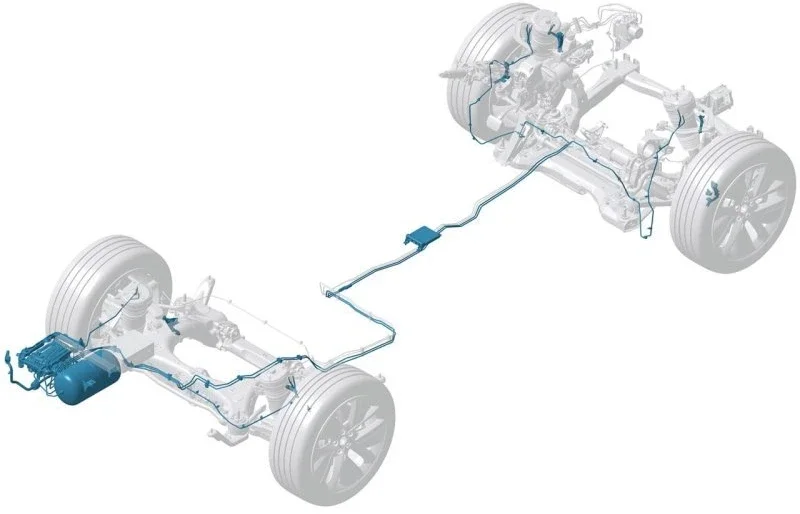

Блок в салоне(если он есть) . Датчики скорости на передних колесах
Блок: ASU Пневмоподвеска
Где расположен: по центру кузова в центральной консоли
Поломки: только если криво прошить
Ремонт: возможен. Требует прошивки \ привязки.

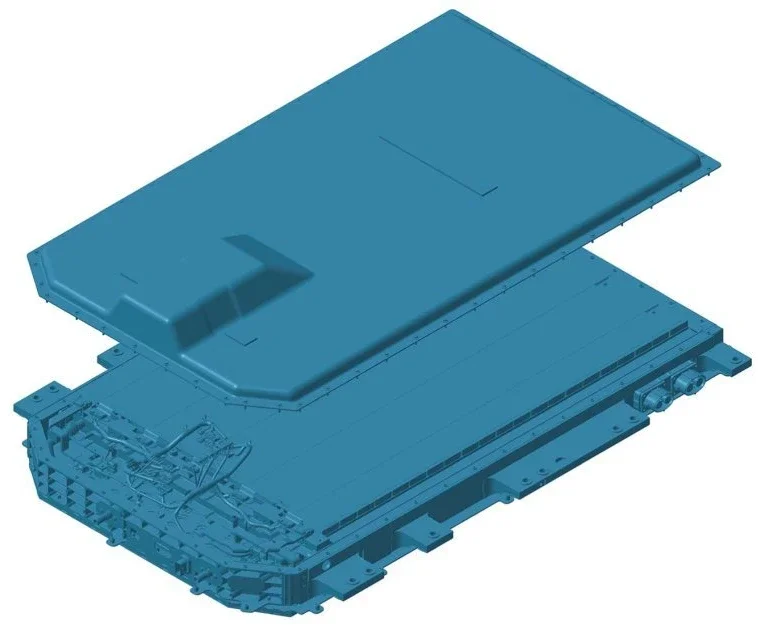

BMS для старших моделей. На L6 он другой
Блок: BMS Высоковольтная батарея
Где расположен: с левой стороны батареи. Там же предохранители.
Поломки: удар, перегрев и тд
Ремонт: только в профильном сервисе. Требует прошивки \ привязки.

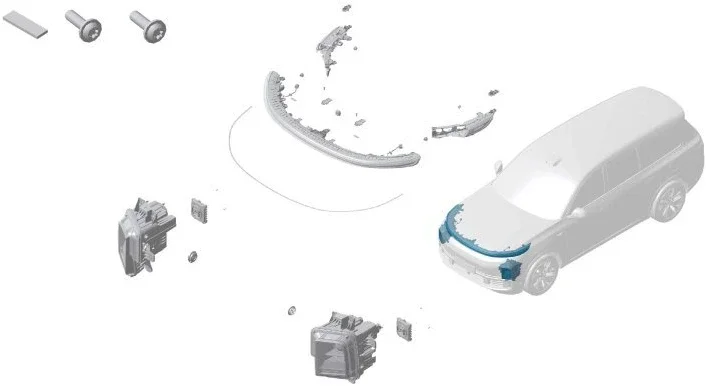

Фары у Лисяна вообще слабые. осторожно с экспериментами
Блок: LHCM Фара перед.левая
Где расположен: спереди слева
Поломки: пробивает на массу, отказ работы линз
Ремонт: замена. Требует прошивки \ привязки.
Блок: RHCM Фара перед.правая
Где расположен: спереди справа
Поломки: пробивает на массу, отказ работы линз
Ремонт: замена.Требует прошивки \ привязки.
Монобровь блоком не является, поэтому прошивки не требует.

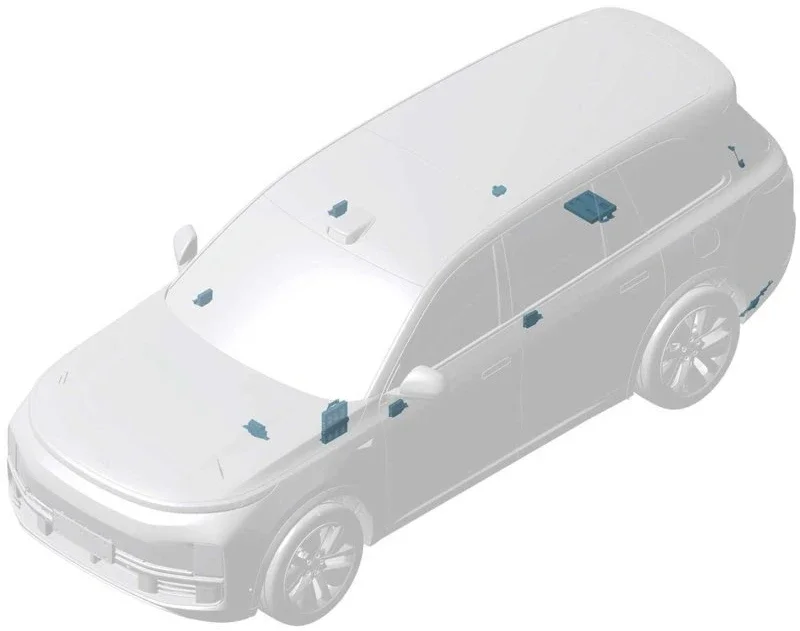

FBCM, FRDCU,FLDCU,RRDCU,RLDCU,RBCM и датчик открывания багажника с ноги
Блок: FBCM Блок комфорта перед + ключи
Где расположен: рядом с рулем
Поломки: отказ чипа\кривая прошивка
Ремонт: замена, вместе с прописыванием ключей и иммобилайзером. Требует прошивки \ привязки + обучения.
Блок: FLDCU Блок управления дверью лев.передяя
Где расположен: в передней части двери
Поломки: редко
Ремонт: замена. требует прошивки и привязки.
Блок: FRDCU Блок управления дверью прав.передняя
Где расположен: в передней части двери
Поломки: редко
Ремонт: замена. требует прошивки и привязки.
Блок: RBCM Блок комфорта задний + пневма (если нет ASU)
Где расположен: за задним диваном, рядрм с саббуфером
Поломки: отказ чипа\кривая прошивка
Ремонт: замена. требует прошивки и привязки.
Блок: RLDCU Блок управления дверью лев.задняя
Где расположен: в передней части двери
Поломки: редко
Ремонт: замена. требует прошивки и привязки.
Блок: RRDCU Блок управления дверью прав.задняя
Где расположен: в передней части двери
Поломки: редко
Ремонт: замена. требует прошивки и привязки.

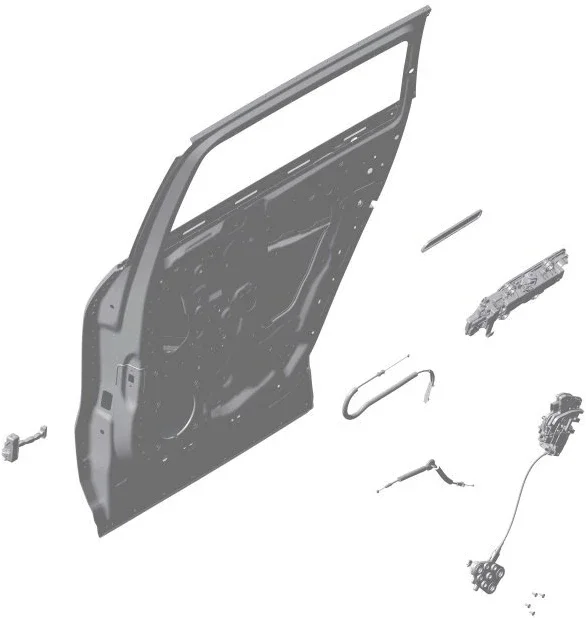

RLDHC\RRDHC - расположен в ручке. Неремонтопригоден.
Блок: RLDHC Датчик комфорта двери лев.задний
Где расположен: в корпусе ручки двери
Поломки: окисление контактов с последующим выходом из строя
Ремонт: только замена. требует прошивки и привязки
Блок: RRDHC Датчик ручки двери прав.задний
Где расположен: в корпусе ручки двери
Поломки: окислениет контактов с последующим выходом из строя
Ремонт: только замена. требует прошивки и привязки.

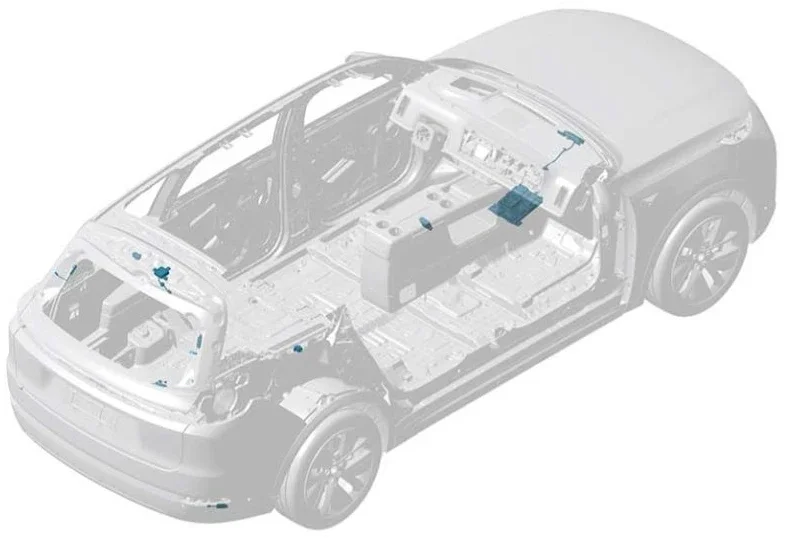

Это лишь часть антенн.
Блок: FLA Антенна блока BLE
Где расположен: в подлокотнике водительской двери
Поломки: окисление контактов с последующим выходом из строя
Ремонт: только замена. требует прошивки и привязки.
Блок: FRA Антенна блока BLE
Где расположен: в подлокотнике двери пассажира
Поломки: окисление контактов с последующим выходом из строя
Ремонт: только замена. требует прошивки и привязки.

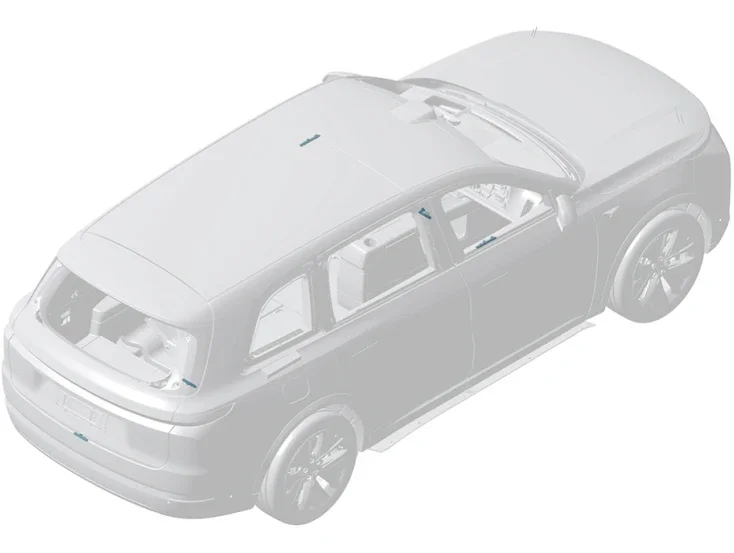

А это вторая часть антенн
Блок: RLA Антенна блока BLE
Где расположен: в левой части бампера
Поломки: окисление контактов с последующим выходом из строя. Либо забыли подключить после оклейки.
Ремонт: только замена. требует прошивки и привязки.
Блок: RRA Антенна блока BLE
Где расположен: в правой части заднего бампера
Поломки: окисление контактов с последующим выходом из строя
Ремонт: только замена. требует прошивки и привязки.
Блок: TOUCHBAR Экран руля (в поколении 2026 года уже нет, и слава протоколу)
Где расположен: на руле
Поломки: разбить, сломать
Ремонт: возможен. требует прошивки и привязки.

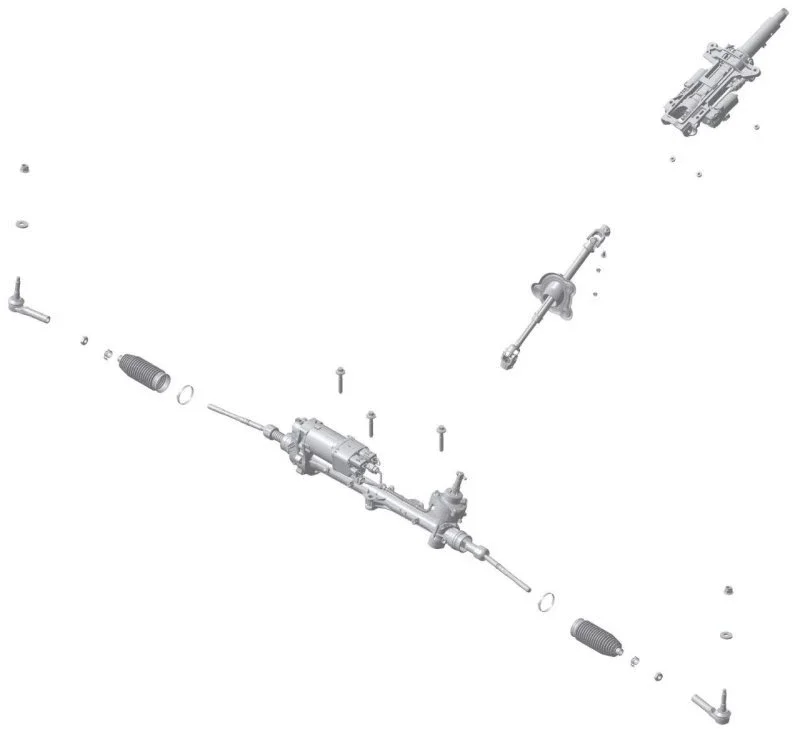

В случае поломки лучше сразу ставить новую - не будет проблем с калибровкой
Блок: EPS Электроусилитель руля
Где расположен: рулевая рейка
Поломки: отказ, повреждение, отлом
Ремонт: замена. требует прошивки, привязки и калибровки.
HU - управляющий комбайн для "идеального" автомобиля
Блок: HU Головное устройство (телематика)
Где расположен: под центральной консолью
Поломки: кривая пайка сим, перегрев, кривая прошивка, кривое обновление, отказ аналоговых чипов камер 360, отказ связи
Ремонт: возможен, дорогой. требует валидации, пролива, прошивки , привязки, регистрации и верификации с МА
Блок: HUD Проекционный дисплей
Где расположен: на передней панели
Поломки: сломать, залить, криво прошить
Ремонт: замена. требует прошивки и привязки.
Блок: DWLC, PWLC Беспроводная зарядка телефонов
Где расположен: на центральном тоннеле под экраном
Поломки: перегревают телефоны (в старой версии), не прошиты к машине
Ремонт: замена. требует прошивки и привязки. в случае апгрейда на рест (с обдувом) - реконфигурации машины.

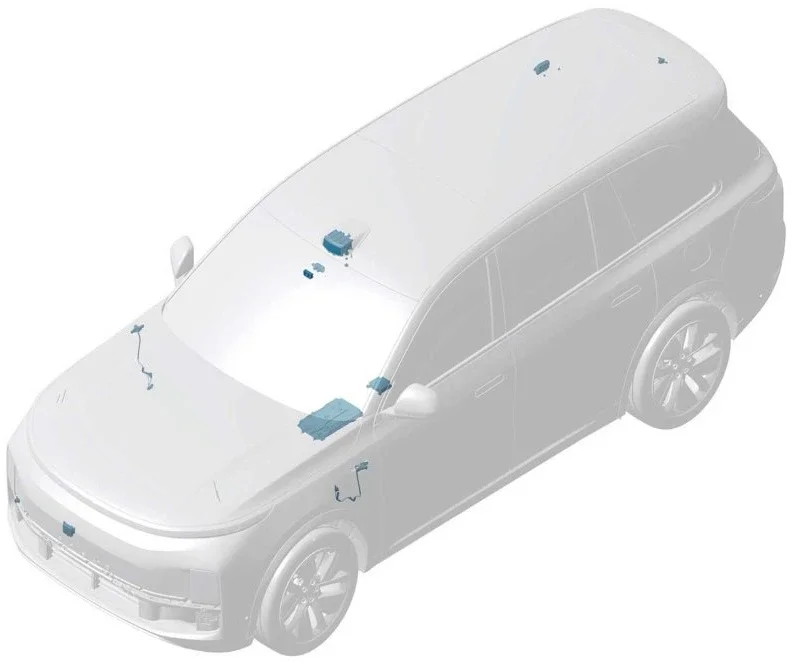

FSD, LIDAR, FMRADAR, 360 view , PBOX- контур "типа автопилота"
Блок: FSD Система автопилота
Где расположен: под центральной консолью
Поломки: перегрев и отказ чипов
Ремонт: только замена, так как чипы Orin X не ремонтируются. Совсем. Никак.

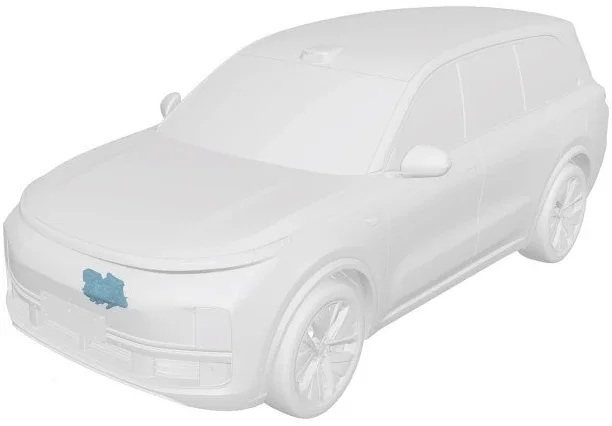

Блок: FMRADAR Низкочастотный радар
Где расположен: передний бампер
Поломки: обычно забывают защелкнуть разьемы, либо удар
Ремонт: замена
Блок: PAS Парктроники
Где расположен: передний бампер и задний бампер
Поломки: сгнили провода
Ремонт: замена
Блок: PBOX Позиционирование
Где расположен: в левой задней части кузова сверху
Поломки: не попадались
Ремонт: замена?

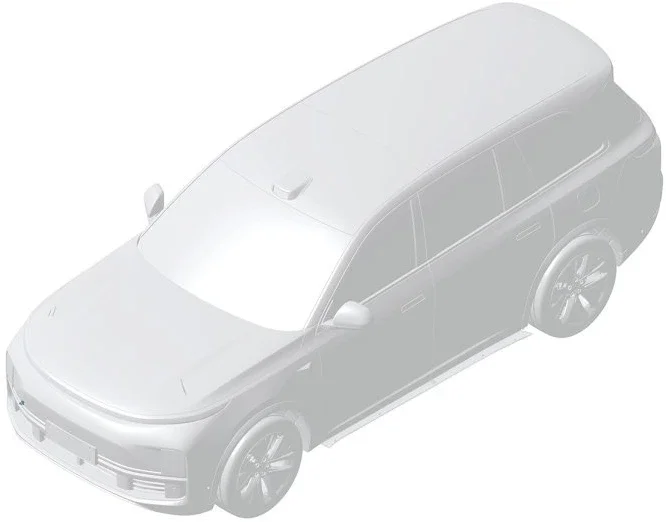

Блок: LIDAR лазерный лидар
Где расположен: на крыше
Поломки: внешнее воздействие
Ремонт: возможен,лучше всего делают в Минске

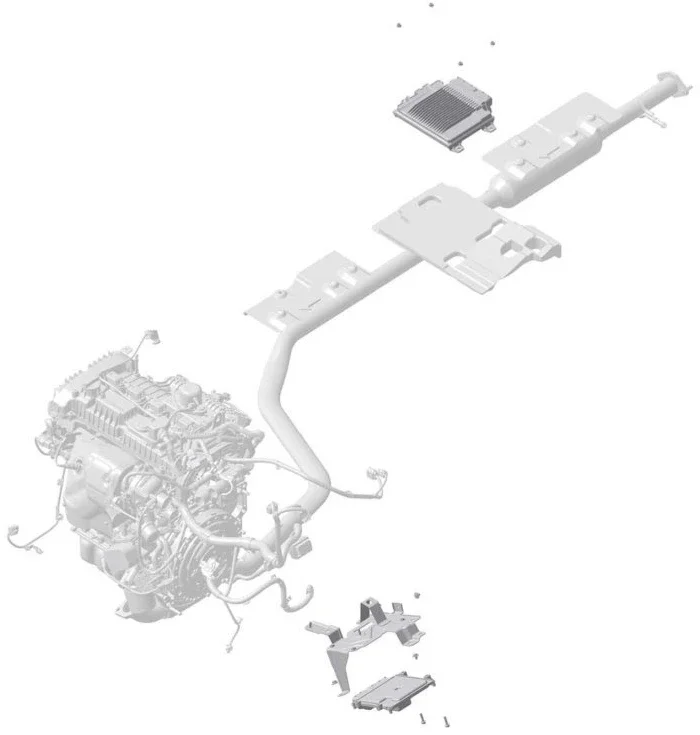

Большой - это XCU. Маленький - EMS. Не перепутайте
Блок: XCU Центральный контролер автомобиля
Где расположен: под сиденьем пассажари
Поломки: сломать\залить\сжечь (обычно залить) криво прошить
Ремонт: дорого. и новый дорого. и привязать еще надо. корректно.
Блок: EMS Мотор-генератор ДВС
Где расположен: крепеж левого переднего крыла
Поломки: кривая прошивка
Ремонт: можно залить дамп или заменить
Блок: MCUF Передний инвертор + двигатель
Где расположен: на передней оси
Поломки: сбой угла, сожгли, кривая прошивка
Ремонт: дорогой
Блок: MCUR Задний инвертор + двигатель
Где расположен: на задней оси
Поломки: подшипники, сбой угла, вытек антифриз, сгорел
Ремонт: дорогой
ODU Блок управления зарядкой (большой блок в багажнике)
В нем 2 контактора и сколько то предохранителей EV315
Блок: LBMS АКБ 12V
Где расположен: в багажнике
Поломки: блокировка, MOS ошибка
Ремонт: замена
Еще есть :
RFR Считыватель данных с датчиков
GCU Генератор (живёт соседом с MCUF)
EPM Пороги
RACP Кондиционер второго ряда
ROOFBAR Управление крышей
VESS Виртуальный звук двигателя
VFRIDGE Холодильник
SWHTM Обогрев руля
FBA Антенна блока BLE в переднем бампере
BLE Блок считывания ключей
WPTC Хитер
Но лимит изображений закончился поэтому оставляю как есть.
Надеюсь, что данной записи будет с избытком для понимания что и где стоит.
Всем ровных дорог!
