Заехал в гараж, достал мультиметр, нашел схему на Ниву (спойлер: она оказалась не совсем верной, но об этом позже) и включил паяльную станцию. Знаю-знаю, сейчас 21-й век, многие скажут: «Зачем паять, когда есть скрутки и клипсы?». Но я сторонник надежных соединений. Будем соблюдать каноны: нейтральный несмываемый флюс с канифолью, никакой спешки и перегрева, распиновка разъемов и обязательная клеевая термоусадка на места пайки. Если делаешь для себя — делай красиво!
Подготовка и «правильное» воспитание 👨👦
В этот раз в гараже я был не один - взял с собой старшего сына. Пока батя возится с проводами, ребенок узнает устройство автомобиля. Это же двойной профит: и время вместе провели, и в голову «поколения Роблокса» закинуты важные базовые знания о технике. Да и с ключами нужно уметь повозится и знать что к чему- пацан ведь!
Инструментарий и расходники:
Чтобы не бегать по гаражу в поисках нужной мелочи, я заранее собрал весь «боекомплект». Вот список того, что реально пригодилось в процессе:

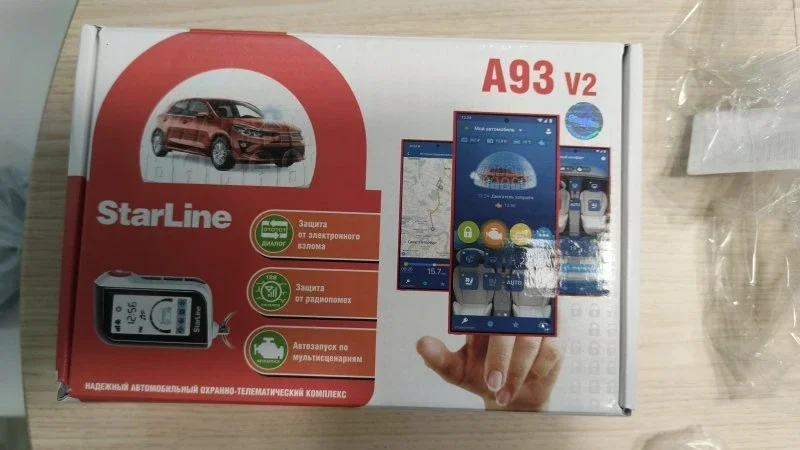

Сигнализация StarLine A93 Eco v2: Наш основной девайс, который будем внедрять.

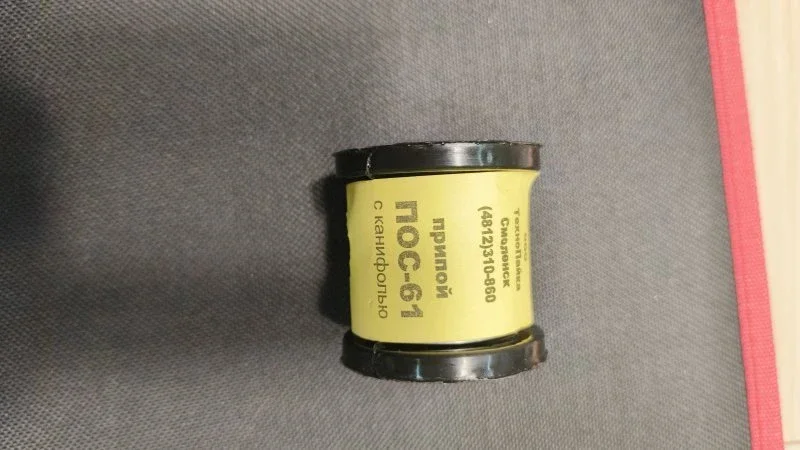

Паяльная станция и припой ПОС: Для тех, кто ценит вечные соединения. Используем качественный припой и следим, чтобы не перегреть контакты

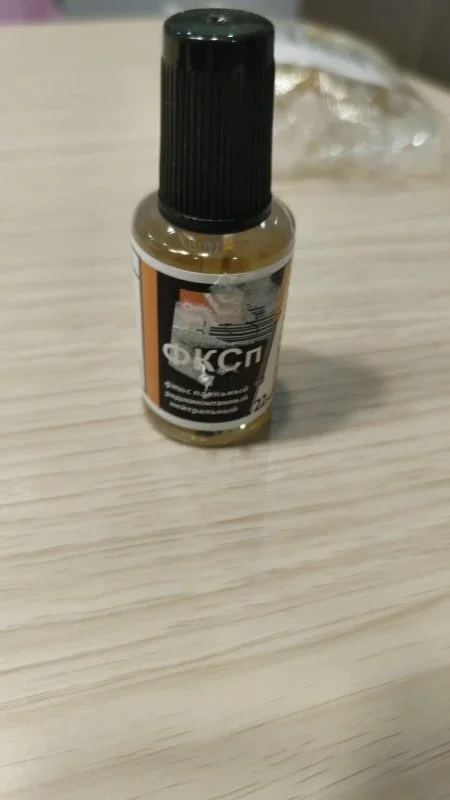

Флюс нейтральный несмываемый (с канифолью): Гарантия того, что со временем пайка не окислится и ничего не отвалится
- Распиновщики: Незаменимая вещь! Позволяют аккуратно работать с разъемами, вытаскивать пины, паяться и собирать всё обратно «как по заводу».

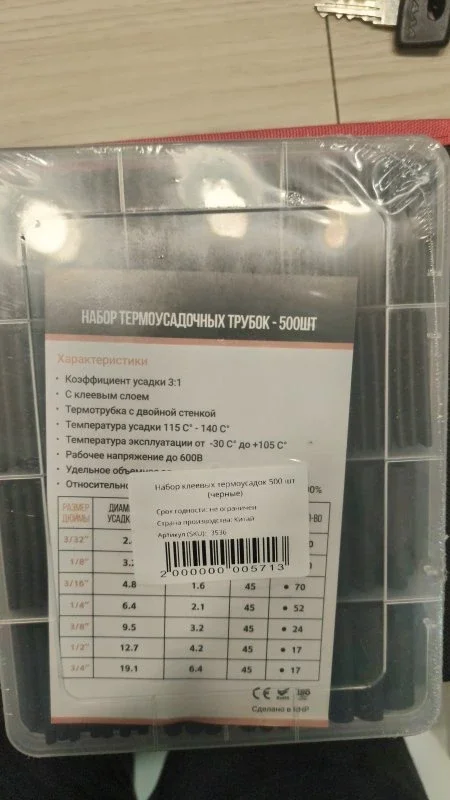

Клеевая термоусадка: Надеваем на место пайки для полной герметичности и изоляции
- Мультиметр: Наш главный контролер. Прозваниваем цепи, ищем нужные сигналы и проверяем всё перед финальным запуском.
- Набор отверток: Пригодятся для разбора салона, снятия приборки и мультимедиа.
- Телефон со схемой: Наше окно в мир документации (хотя, как выяснилось, доверять схемам на 100% нельзя).
- Фонарики: В гараже и под панелью света много не бывает. Лучше иметь парочку — налобный и обычный.

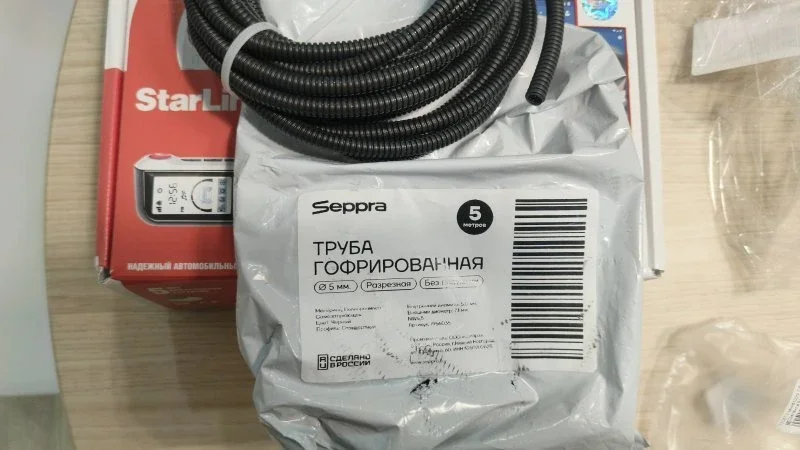

Гофра: Специально заказал на маркетплейсе, чтобы прокладка проводки под капотом выглядела эстетично и была защищена
- Алюминиевая проволока и синяя изолента: Наш самодельный «протяжчик». Приматываем гофру изолентой к проволоке и тащим через все узкие места.
Процесс установки: От простого к сложному 🧩

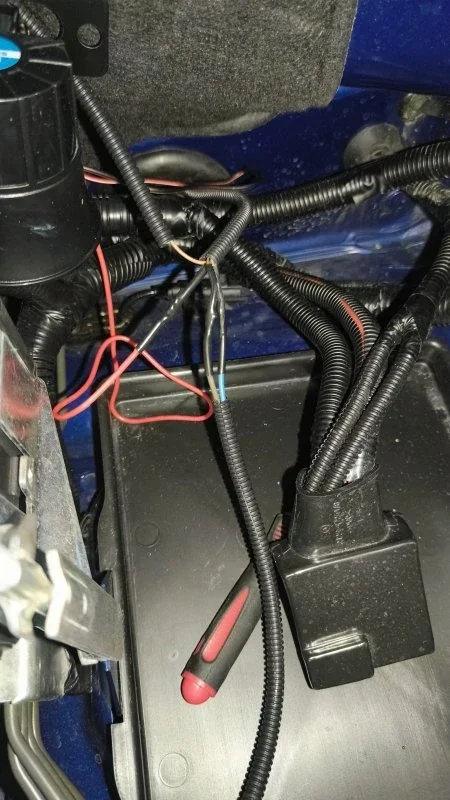

Казалось бы, в инструкции написано всего одна строчка: «протащите кабель концевика капота, термодатчика и сирены под капот». По факту по незнанке - это пара часов жизни. Чтобы добраться до заветной резинки-уплотнителя, пришлось снимать щиток предохранителей. Чтобы пройти уплотнитель между - выручила толстая алюминиевая проволока: примотал к ней гофру на синюю изоленту и - вуаля! - кабели на месте.
Основные точки размещения:

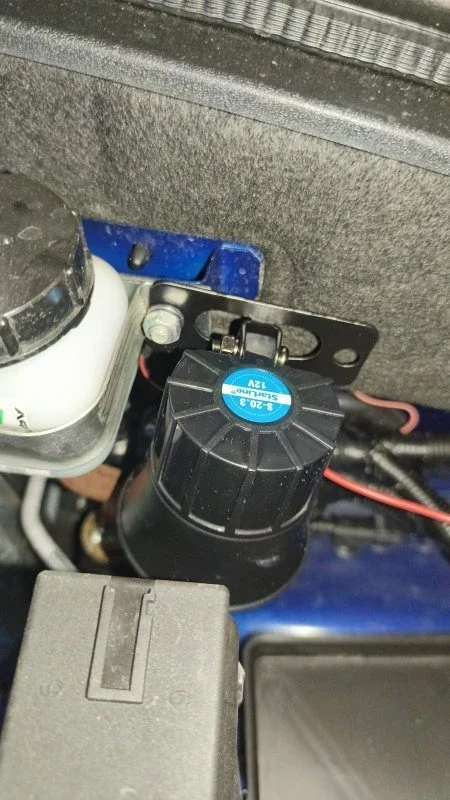

Сирена: В штатное место

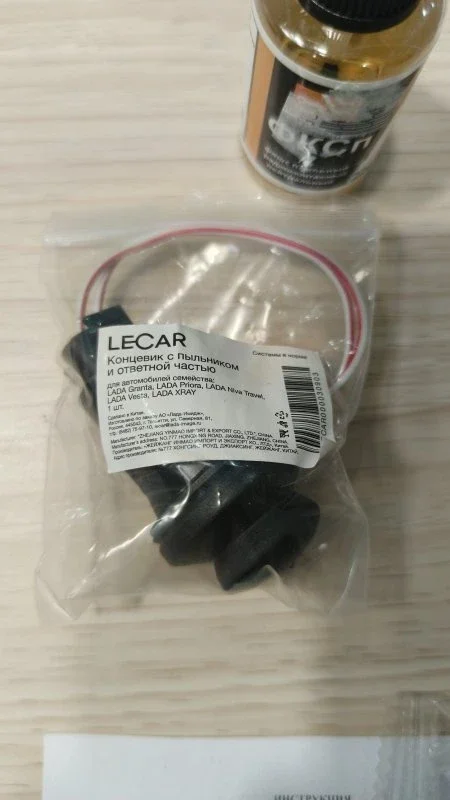

Концевик: Заказал родной «нивовский», встал как влитой в заводское отверсти
- Термодатчик: Закрепил на хомуты прямо к патрубку радиатора.
- Основной блок: Спрятан глубоко в недрах за приборной панелью.
Лайфхак: Когда снимаете мультимедиа и облицовку приборки, обязательно подписывайте кнопки! Я этого не сделал и в итоге всё перепутал - пришлось разбирать заново. Не повторяйте моих ошибок.
Проверка и первый «косяк» ⚡

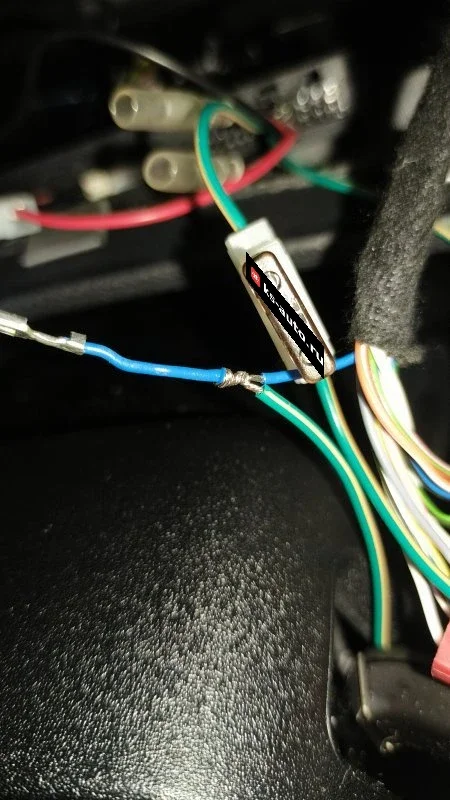

Пайка блока запуска прошла штатно, ничего сложного. Перед сборкой всё проверил тестером (аккумулятор, естественно, был отсоединен с самого начала). Прозвонил на предмет «коротыша», подключил АКБ - концевики и ручник работают. А вот дальше начались приключения.
Проблема с поворотниками:
Реле в сигнализации бодро щелкает, но фары молчат. Видимо, АвтоВАЗ решил усложнить нам жизнь, внедрив LED-оптику, теперь просто так не подключишь поворотники ( причем обычная накаливания моргает без проблем))скорее я просто не знаю, напишите кто в курсе, а то я биолог по образованию)))).
Что я пробовал:
- Подкинул нагрузку в виде лампы на 55 Вт.
- Поменял точку подключения.
- Добился того, что замигал только повторитель в крыле (там лампа накаливания), а основные фары — тишина.
Похоже, нужны обманки или иная схема подключения. Так как машина нужна была в строю здесь и сейчас, собрал всё без поворотников ( от сигнализации конечно же, штатно при включении поворотников и аварийки - всё горит)), отключив их в настройках StarLine. Тянуть провод напрямую к каждой фаре желания не возникло.
Итоги и вопрос к знатокам 🗣️
Жалею ли я, что полез сам? Скорее нет. Несмотря на уйму потраченного( суббота с 10 до 18 и воскресение с 10 до 17) времени, это крутой опыт. Нива — это машина, которую хочется делать самому, но даже она теперь удивляет своими «электронными» нюансами.
Вопрос к профи-установщикам:
Мужики, подскажите, как малой кровью победить LED-поворотники на новой Ниве при установке A93? Буду очень благодарен за совет в комментариях!
Удачи на дорогах и надежных вам соединений!
