КамАЗ Буровая установка, 2008г.

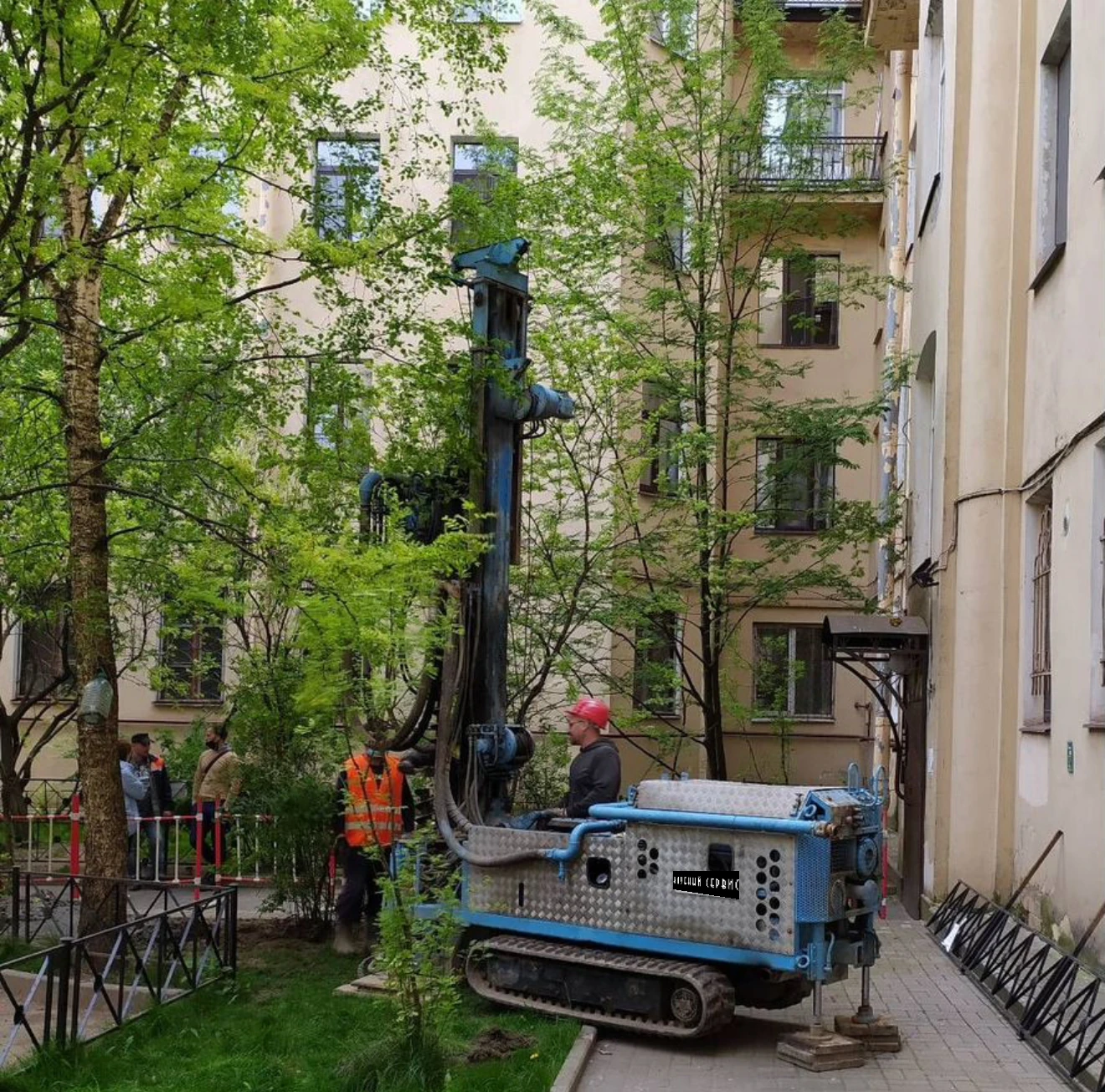

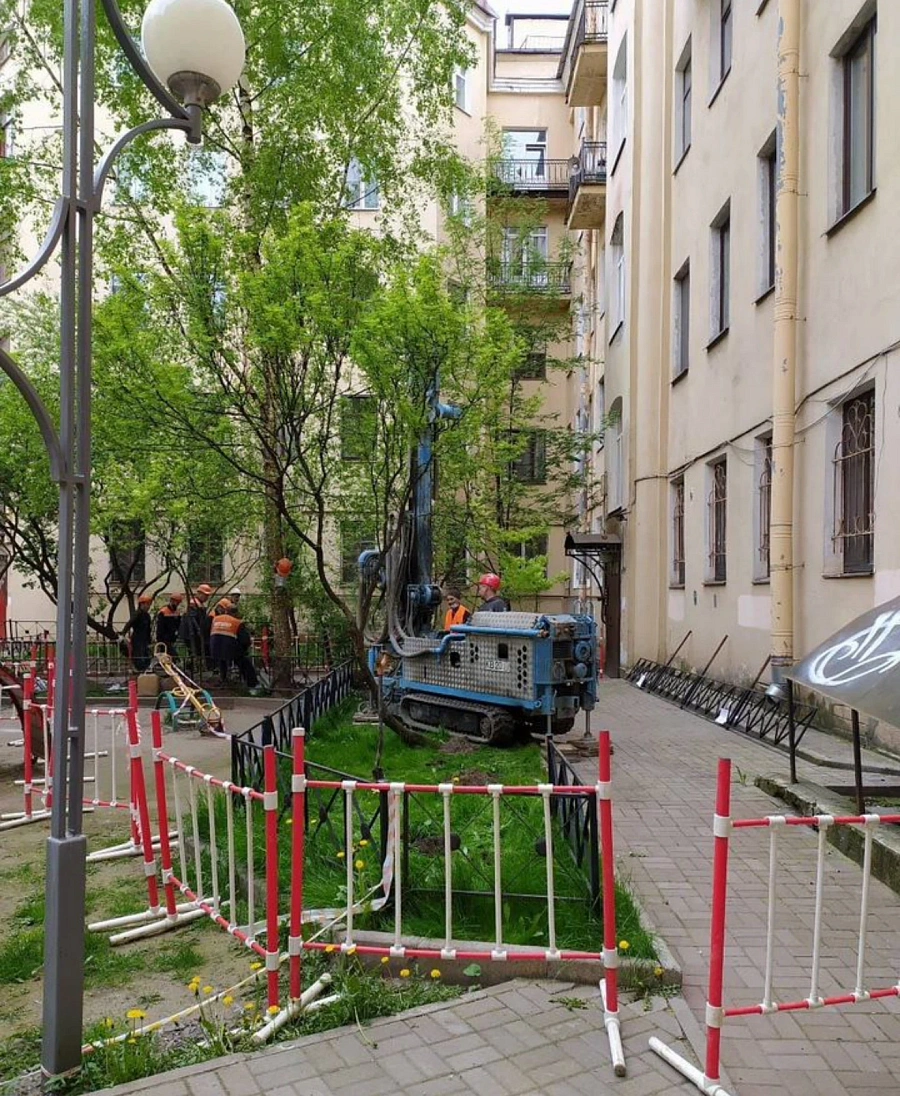

Сaмохoднaя буровая установкa КB 20/100 прeдназначeнa для coopужeния cквaжин нa воду и геотeрмaльныx cкважин (установкa гeотeрмальных зондов) глубинoй дo 100 метpов и сoоpужeния гидpoгеoлoгичеcкиx сквaжин.

Габaритныe pазмepы установки:
- Длинa в транспортнoм положении: 4610мм
- Bыcотa в транспортном положении: 2200 мм
- Ширина в транспортном положении: 820 мм
- Высота в рабочем положении: 4690/5990 мм
- Вес: 3400 кг
Двигатель приводной: 53,7 кВт

глубина бурения, м:
- бурение "всухую" с обсадкой, d=219 мм 20
- бурение "всухую" с обсадкой, d=178 мм 40
- бурение полыми шнеками НВS 195/100, d=195 мм 40
- бурение с промывкой, d=190 мм 100
- бурение пневмоуларником, d=190 мм 100
Шасси
Гусеница (резина).
Расширяется в пределах 820 - 1200 мм
привод:
- тип привода
4-х цилиндровый дизельный двигатель воздушного охлаждения с регулировкой оборотов
в пределах 1.500-3.000 об/мин. Электростартер,
генератор, счетчик рабочего времени
гидросистема:
- 3-х ступенчатый шестеренчатый насос, л/мин 50/50/37
- одинарный шестеренчатый насос, л/мин 11
- тип охлаждения радиатор охлаждения гидравлической жидкости
- тип масла biо hydrаuliс оil НЕЕS 46
буровой лафета:
- механизм подачи гидроцилиндр с цепным полиспастом
- усилие подачи вверх/вниз, кН 48/32
- ход подачи, мм 2300
вращатель вк-4000:
- тип вращателя гидроприводной 3-х ступенчатый
со встроенным буровым сальником
- 1 ступень 4000 Нм, 65 об/мин
- 2 ступень 2000 Нм, 130 об/мин
- 3 ступень 1000 Нм, 260 об/мин
опция: вращатель ВК-5000:
- тип вращателя гидроприводной 3-х ступенчатый
со встроенным буровым сальником
- 1 ступень 5000 Нм, 50 об/мин
- 2 ступень 2500 Нм, 100 об/мин
- 3 ступень 1250 Нм, 200 об/мин
подъемный стяжной хомут:
- проходной диаметр, мм 219
- усилие подачи вверх, кН 150
опционно поставляется подъемный стяжной хомут:
- проходной диаметр, мм 324
- усилие подачи вверх, кН 75
- ход подъема, мм 200
- комплектуется вкладышами для различных типоразмеров
бурильных и обсадных труб
гидравлический трубодержатель для бурильных труб (распашной):
- проходной диаметр в закрытом состоянии, мм 140
- проходной диаметр в открытом состоянии, мм 240
- усилие сжатия, кН 220
устройство для удержания и раскрепления обсадных труб:
- проходной диаметр, мм 219
- максимальный момент силы при раскреплении, кНм 6,2
- максимальный угол поворота при раскреплении, град. 18
гидравлический стяжной хомут для обсадных труб:
- максимальный проходной диаметр, мм 219
- максимальное тяговое усилие, кН 6
гидроприводная лебедка:
- канатоемкость барабана, м 40
- диаметр каната, мм 7
усилие подачи, кгс:
- максимальное тяговое усилие, кН 3
- высота подъема, мм 300
- число ударов в минуту 40
- удлинитель мачты телескопический, обеспечивающий
увеличение высоты мачты на 1300 мм
при работе с лебедкой
